Version UT-Cm®-PRO
Ce système est non seulement utilisé pour la détection des collisions, l’analyse de la broche et le journal de bord de la broche, mais il aide également à la détection et à l’évitement des dommages plus importants.
Un système pour la surveillance de collision et de vibration
Le moyen le plus efficace pour la surveillance de collision et de vibration de la machine !
- Alarme de collision inférieure à 2 ms
- Statistiques de tendances sur l’historique
- Analyse FFT
- Spindle Check UP
- Alarme de température
- Surveillance des transports
- Capteur M12x1 et 42mm de long
Version UT-Cm®-PRO – Toutes les fonctions en un clin d'œil
L’UTTec UT-Cm®-PRO est un système de surveillance et de contrôle des machines-outils, qu’était développé avec les objectifs suivants:
- Alarme de collision inférieure à 2 ms
- Capteur M12x1 et 42mm de long
- Alarme de vibration
- Alarme de température
- Seuils de surveillance programmables
- Protocole d’événement
- Surveillance des transports
- Données en temps réel pour la surveillance des processus
- IHM (Windows XP, Win7, WIN10, LINUX)
- UT-Cm®-Logiciels-Réseau
- Statistiques de tendances sur l’historique
- Surveillance en continue (5 jours sur batterie)
- Journal de bord
- Analyse FFT, bande passante large de 10kHZ
- Empreinte digitale de la broche (analyse de la durée de vie)
- Spindle Check UP (l'outil innovant pour la planification et la gestion des tâches de maintenance)
Toujours connecté via l'interface
Via l’interface de notre logiciel, vous pouvez accéder à chaque système n’importe où et visualiser un maximum d’évènements sur votre ordinateur.
Le tableau de bord IHM
Le tableau de bord IHM pour l’UT-Cm® a été conçu pour garantir une utilisation simple et intuitive afin de vous apporter une vue globale avec les informations utiles.
Ce système permet l’interaction avec d’autres capteurs et ainsi faciliter le contrôle complet de votre parc de machines.

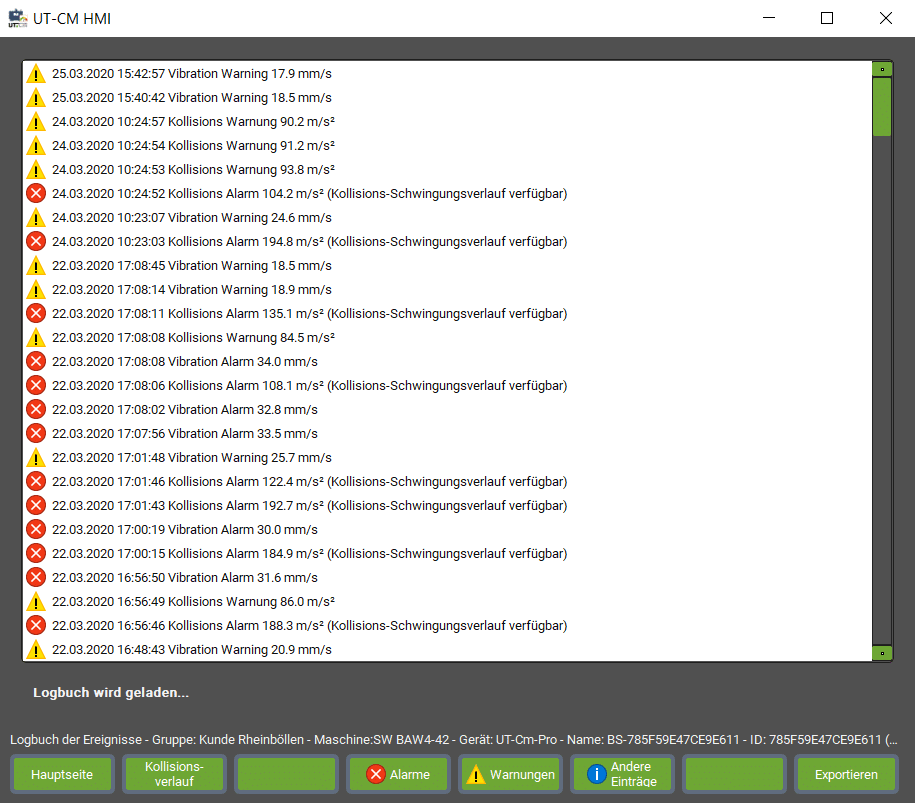

Événements - Détails du journal de bord
L’avantage du journal de bord est de pouvoir consulter l’historique de l’ensemble des activités enregistrés grâce à un infographique intuitif qui comprend les fonctions suivantes:
Alarmes, alertes, vérifications et temps d’arrêt.

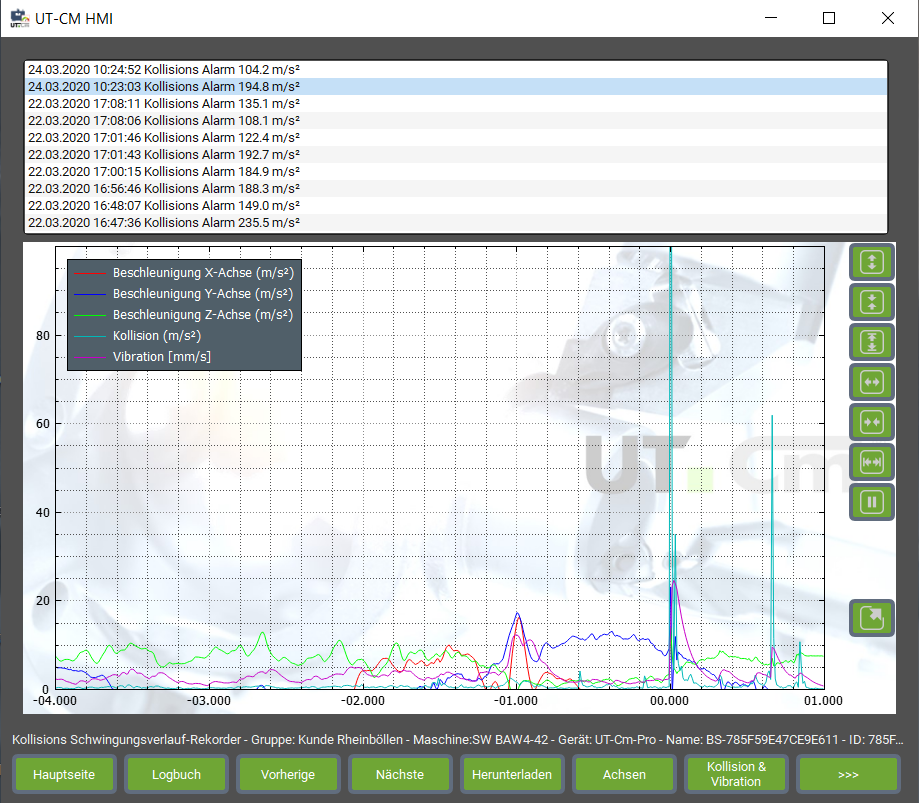

Déroulement d’une collision
En cas de collision, le système vous permettra d’examiner plus en détail la forme des courbes pendant, avant et après l’événement.
Données en temps réel - Etat RMS AXIS
Grâce à la visualisation des 3 facteurs, vous pouvez visualiser le processus de production selon le moment de votre choix.
L’IHM UT-Cm® permet de visualiser l’ensemble des informations à chaque instant comme historique ou bien en temps réel et de gérer les données d‘axe en toute indépendance.

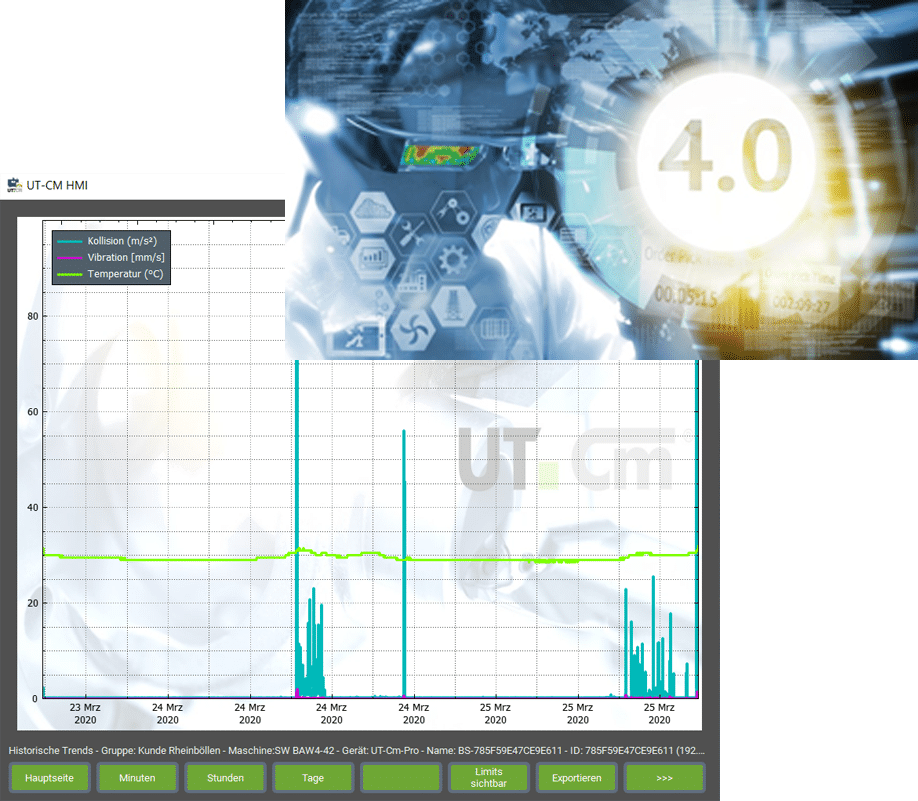

Statistique de tendance
La compréhension des tendances, la création de statistiques de productivité et le partage de toutes les informations sont aujourd’hui les bases du processus obligatoire pour pouvoir visualiser l’évolution.
Grâce aux données objectives recueillies et les fonctions de l’IHM, vous pouvez planifier votre production et maintenance optimal avec l’avantage, de pouvoir réduire également les temps d’arrêt des machines.

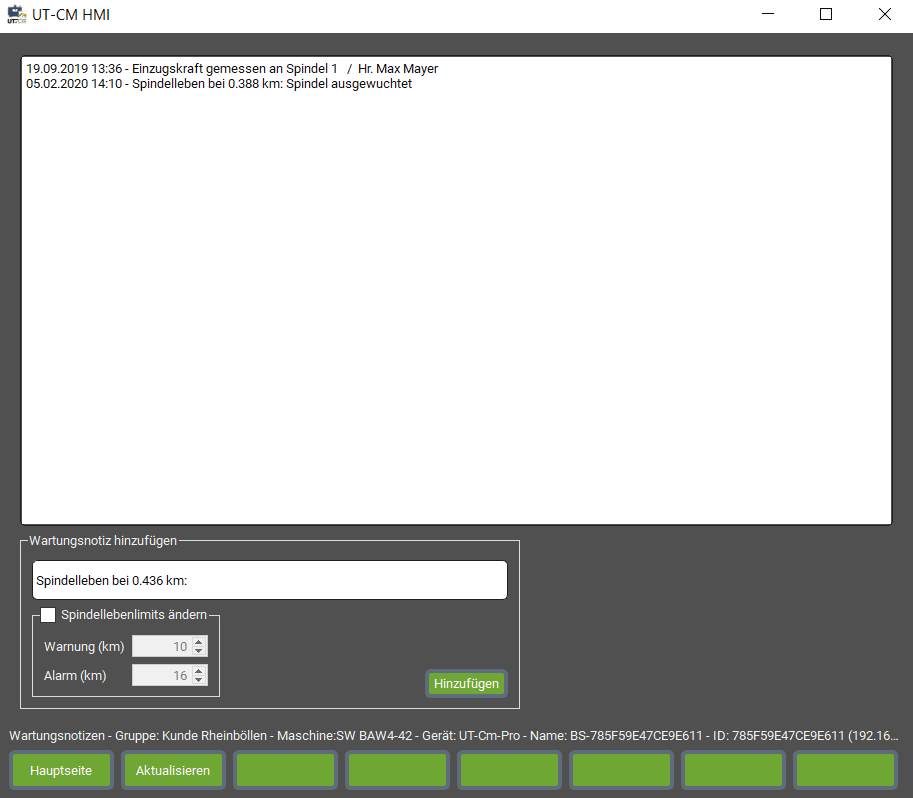

Notes de maintenance
A l’aide des notes de maintenance vous pouvez générer un rapport de service exact sur chaque intervention de cette broche. Ces informations constituent la base de l’historique de la maintenance préventive.
CONTROLE DE SITE DE PRODUCTION
Avec le capteur UT-Cm®, vous pouvez facilement mettre en œuvre une surveillance innovante d’une ligne de production locale comme à distance, grâce à l’intégration de notre logiciel SAM (Smart Asset Monitoring). Son intégration au service de maintenance vous permet de visualiser dans un seul tableau de bord l’ensemble des systèmes connectés ainsi que les états des machines, de réaliser des ICP (Indicateur Clé de Performance), l’enregistrement des événements d’alarme et des collisions en temps réel, les vibrations, gestion des profils d’utilisateur et planification de la maintenance préventive.

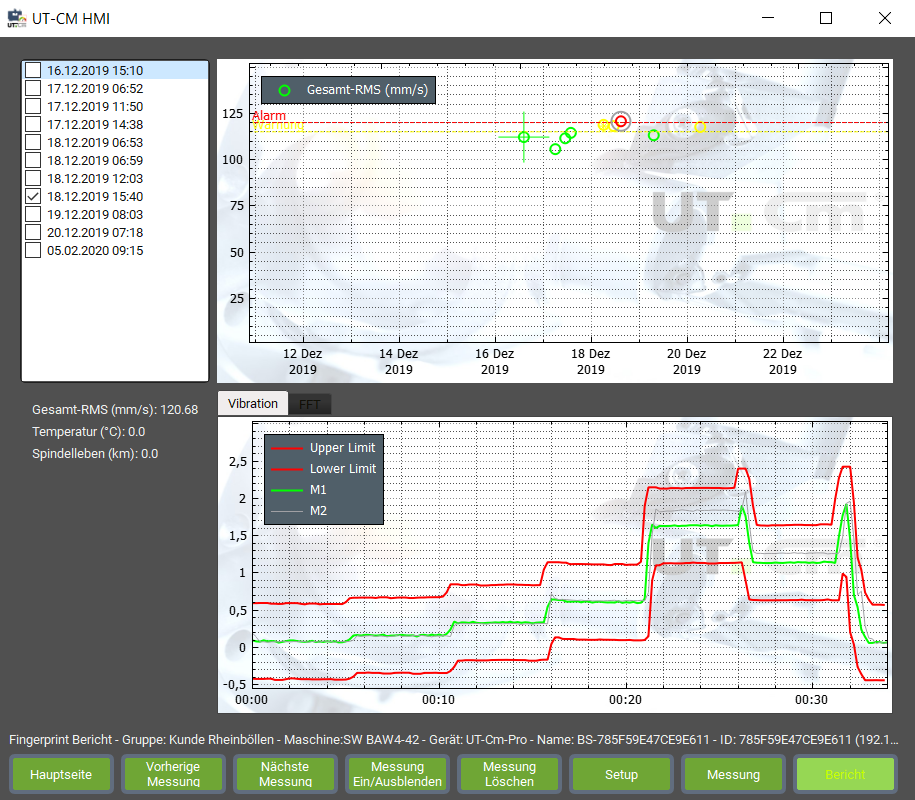

Empreintes digitales (EKG)
L’empreinte digitale est une fonction spéciale pour la surveillance de l’état et du processus. Une première empreinte digitale contenant les données sur un cycle défini est enregistrée et comparée avec un nouvel enregistrement réalisé ultérieurement. Cela permet de tirer des conclusions sur l’état du système ainsi que sur le processus lui-même.

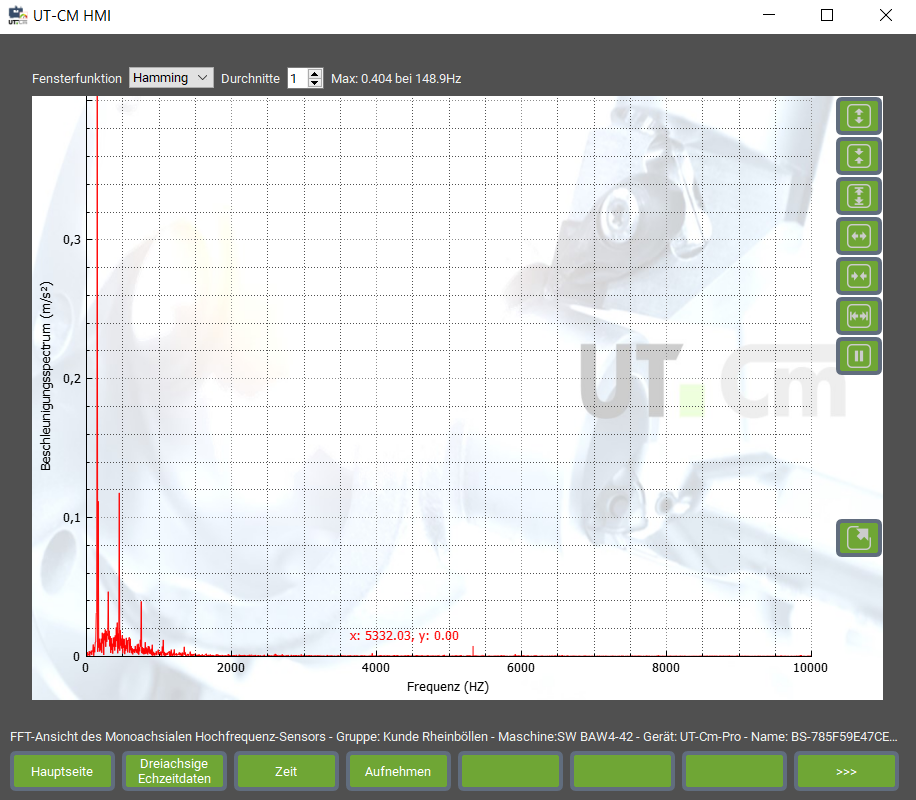

Transformation de Fourier (FFT)
La transformation de Fourier rapide (en anglais, fast Fourier transform, donc généralement abrégée FFT) est un algorithme de calcul de la transformation de Fourier discrète (DFT). Elle permet de décomposer un signal discret dans le temps en ses composantes fréquentielles et donc de l’analyser.
